簡介

Tinyram是一個簡單的RISC隨機存取機器，具有字節尋址的random-accessmemory和inputtapes。TinyRAM有兩個變體：一個遵循哈佛架構，一個遵循馮諾依曼架構(本文我們主要討論馮諾依曼架構)。

簡明計算完整性和隱私研究項目構建了證明TinyRAM程序正確執行的機制，而TinyRAM的設計是為了在這種情況下提高效率。它在“擁有足夠表達能力”和“足夠簡約”這兩個對立面之間取得平衡：

?當從高級編程語?編譯時，有足夠的表達能力來支持簡短高效的匯編代碼。

?小指令集，指令通過運算電路簡單驗證，利用SCIPR的算法和密碼機制實現高效驗證。

本文對于tinyram不再進行重復介紹，會對上一篇文章進行補充，然后重點是指令介紹和電路約束介紹。tinyram基礎介紹可以參考我們團隊上一篇文章：TinyRam介紹

Tinyram指令集

Tinyram總共有29個指令，每條指令都由一個操作碼和最多三個操作數組成。一個操作數可以是一個寄存器的名稱。除非特別說明，否則指令不會單獨修改flag。每條指令默認將pc增加i(i%2^W),對于vnTinyram來說i=2W/8。

一般來說，第一個操作數是指令計算的目標寄存器，其他的操作數指定指令需要的參數，最后，所有指令都需要機器的一個周期來執行。

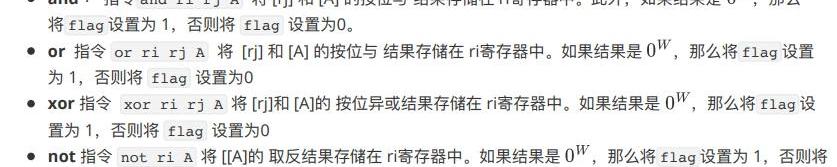

位操作

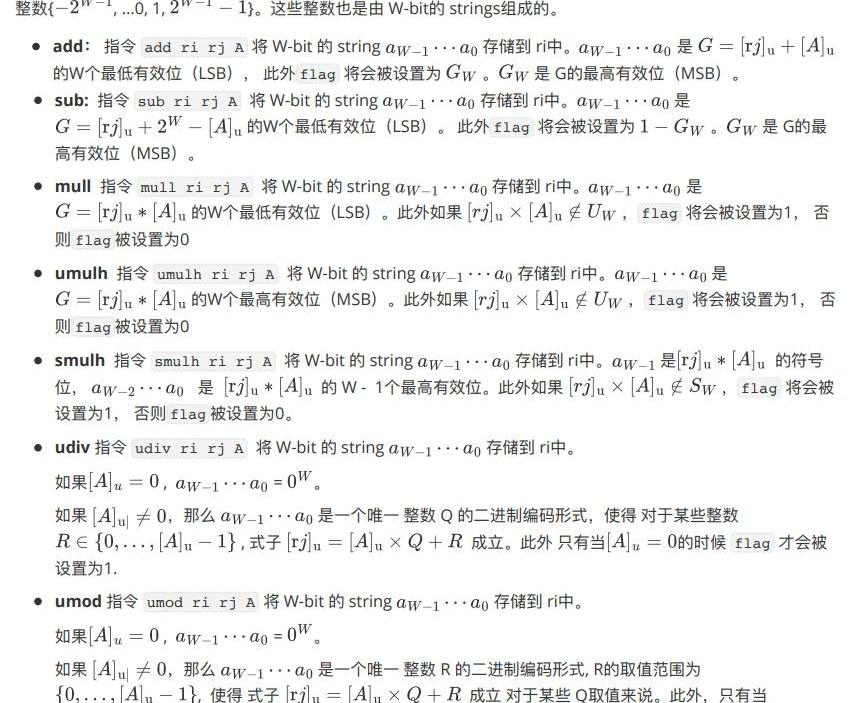

整數操作

這些是各種無符號和有符號的整數操作。在每種情況下，如果發生算術溢出或錯誤，flag被設置為1，否則被設置為0。

shift操作

?shl指令shlrirjA將左移位ubit得到的W位string存儲在ri寄存器中。移位后的空白位置被填充為0。此外flag被設置為的最高有效位。

?shr指令shrrirjA將右移位ubit得到的W位string存儲在ri寄存器中。移位后的空白位置被填充為0。此外flag被設置為的最低有效位。

Justin Sun：目前持有超100萬枚ETH，若成功分叉將向PoW鏈社區和開發者捐贈一些Token:8月4日消息，Justin Sun在社交媒體上發文表示，目前我們（Justin Sun 以及 Poloniex 交易平臺）持有超100萬枚ETH，如果這次以太坊成功分叉，我們將向ETHW（以太坊PoW分叉鏈）社區和開發者捐贈一些ETHW，助其建立以太坊生態系統。[2022/8/4 12:02:12]

比較操作

比較操作中的指令每一個都不會修改任何寄存器；比較的結果存儲在flag中。

move操作

?mov指令movriA將存儲到ri寄存器中。

?cmov指令cmovriA如果flag=1，將存儲到ri寄存器中。否則ri寄存器的值不會改變。

Jump操作

這些jump和條件jump指令都不會修改寄存器和flag但是會修改pc。

?jmp指令jmpA將存儲到pc中。

?cjmp指令cjmpA在flag=1的條件下將存儲到pc中，否則pc自增1。

?cnjmp指令cnjmpA在flag=0的條件下將存儲到pc中，否則pc自增1。

Memory操作

這些是簡單的memoryload和store操作，其中memory的地址由立即數或寄存器的內容確定。這些是tinyram中唯一的尋址方式。。

輸入操作

該指令是唯一一個訪問兩個tapes中的任意一個的指令。第0個tape用于primary輸入，第1個tape用戶auxiliary輸入。

輸出操作

tiny dinos系列NFT24小時成交超116萬美元:金色財經消息，據NFTGo.io數據顯示，基于LayerZero的全鏈NFT系列tiny dinos24小時成交達116.8萬美元，24小時增幅87.77%。當前地板價為0.39ETH，24小時漲幅141.96%。[2022/4/13 14:21:13]

該指令表示程序已經完成了計算，因此不能再允許其他操作。

指令集約束

Tinyram采用R1CS約束形式進行電路約束，具體形式如下：

一個R1CS約束，可以有a，b,c三個linear_combination表示，一個R1CS系統中的所有變量的賦值，可以分為兩個部分：primaryinput和auxilaryinput。Primary就是我們經常說的“statement”。auxiliary就是“witness”。

一個R1CS約束系統包含多個R1CS約束。每個約束的向量長度是固定的。

Tinyram在libsnark的代碼實現中大量使用了一些定制gadgtes來表述vm的約束以及opcode執行和memory的約束。具體代碼在gadgetslib1/gadgets/cpu_checkers/tinyram文件夾下。

位操作約束

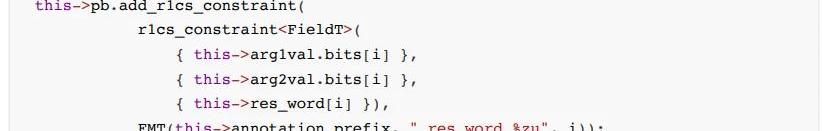

?and約束公式：

and的R1CS約束將參數1和參數2以及計算結果逐bit位進行乘法計算驗證，約束步驟如下：

1.計算過程約束，代碼如下：

2.結果編碼約束

加密友好密歇根州議員Justin Amash計劃參與2020年大選:來自美國密歇根州的獨立國會議員賈斯汀·阿瑪什（Justin Amash）表示，他計劃在2020年大選中擔任自由主義者候選人。Amash是除了John McAfee和Adam Kokesh之外同樣贊成加密貨幣的人，也是自由市場的信徒，他在七年前就比特幣發表了積極的講話。（Bitcoin.com）[2020/5/1]

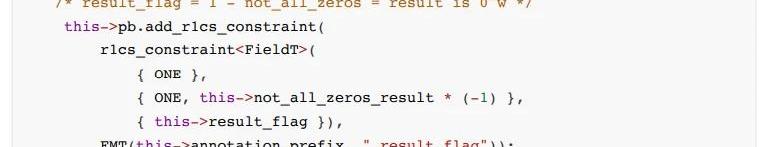

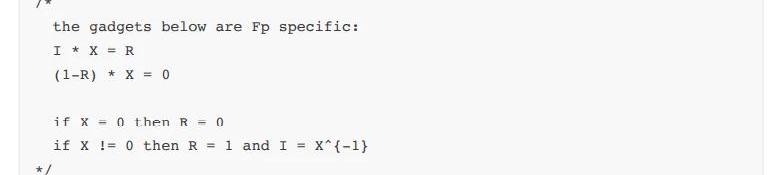

3.計算結果非全0約束

4.flag約束

?or約束公式：

具體約束步驟如下：

1.計算過程約束，代碼如下：

2.結果編碼約束

3.計算結果非全0約束

4.flag約束

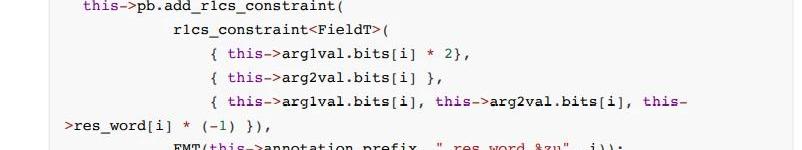

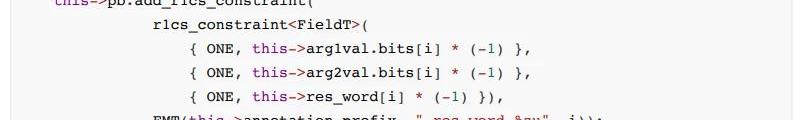

?xor約束公式：

具體約束步驟如下：

1.計算過程約束，代碼如下：

步驟2，3，4同上

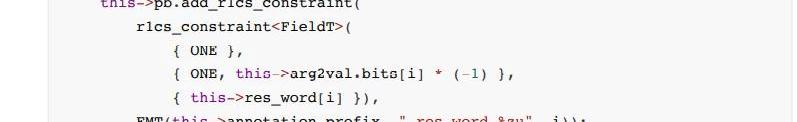

?not約束公式：

聲音 | Weiss Ratings：當加密貨幣對歐元區構成威脅時，將難以阻止:Weiss Ratings發布推文稱，歐洲央行表示，由于波動性、缺乏央行支持以及商家的接受程度有限，加密貨幣目前不會對歐元區的金融穩定威脅。等到加密貨幣對他們構成威脅的時候，想要阻止就太晚了。[2019/5/21]

具體約束步驟如下：

步驟2，3，4同上

整數操作約束

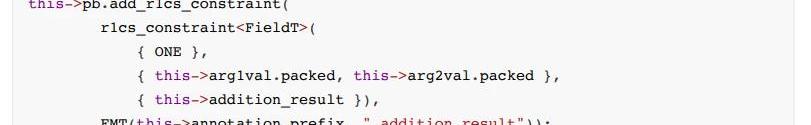

?add：約束公式：

具體約束步驟如下：

1.計算過程約束，代碼如下：

2.解碼結果約束和boolean約束

3.編碼結果約束

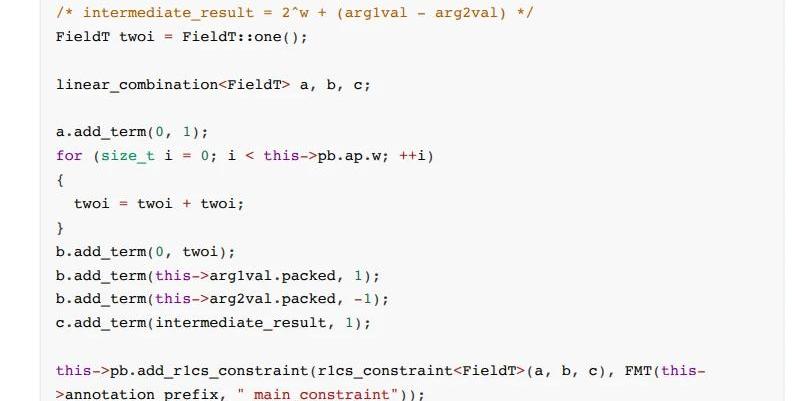

?sub:約束公式：sub約束比add稍微復雜一些，采用了一個中間變量表示a-b的結果，同時為了保證結果計算表示為正整數和符號的形式，給結果加上了2^w。具體約束步驟如下：

1.計算過程約束

2.解碼結果約束和boolean約束

3.符號位約束

?mull、umulh、smulh約束公式：

mull相關的約束都涉及以下幾個步驟

Austin用區塊鏈技術幫助無家可歸的人:Austin正在試行一個新的區塊鏈平臺來解決有關無家可歸者的身份問題。這個城市是由布隆伯格慈善基金會贊助的35個城市之一，作為市長挑戰項目的一部分。來自35個城市的第一名將獲得來自Bloomberg Philanthropies的500萬美元的獎勵。身份識別是保障無家可歸者獲得住房、潛在就業和醫療等關鍵服務的關鍵性因素。據TechCrunch報道，Austin相信區塊鏈可以幫助解決這些難題。區塊鏈技術可以為無家可歸的人創造獨特的在線標識，讓他們重新建立自己的歷史記錄，幫助他們擺脫貧困。[2018/4/18]

1.計算乘法約束

2.計算結果編碼約束

3.計算結果flag約束

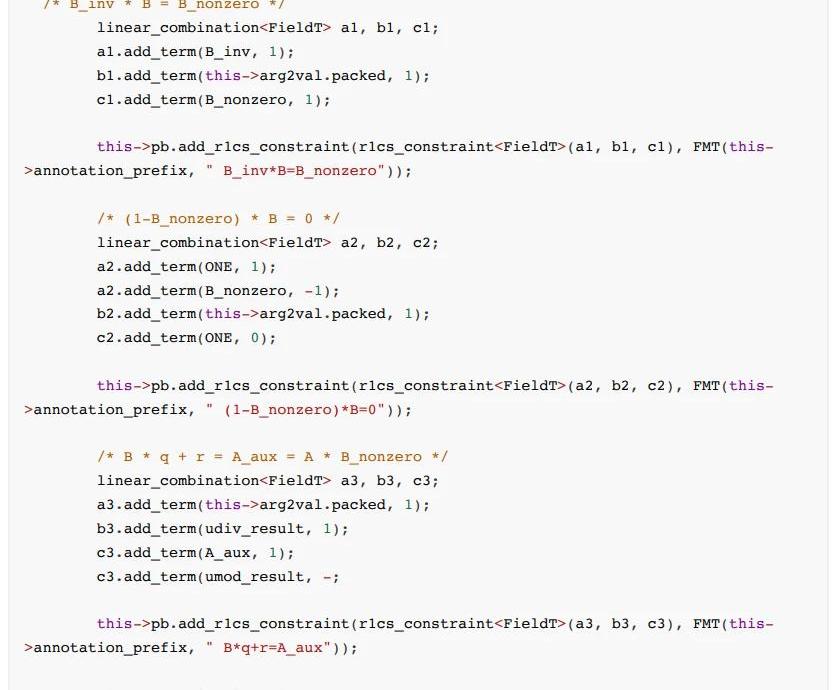

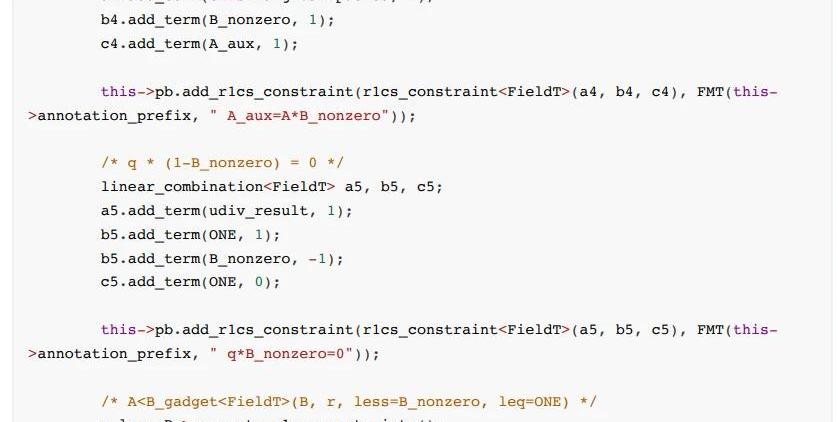

?udiv、umod約束公式：

B為除數，q商，r為余數。余數與需要滿足不能超過除數的條件。具體約束代碼如下：

shift操作約束

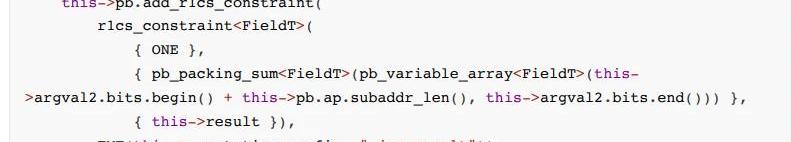

?shl、shr約束公式

比較操作

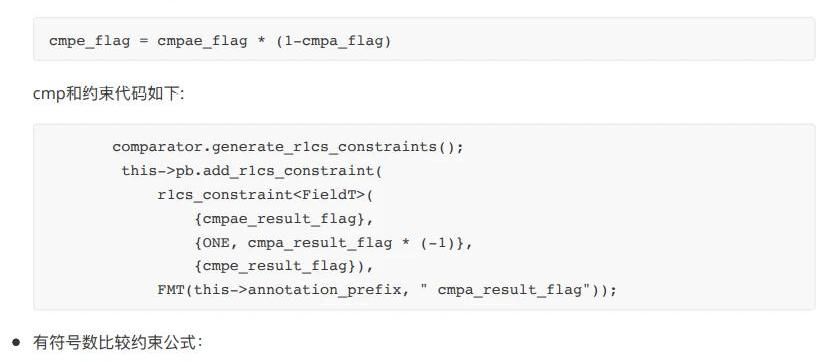

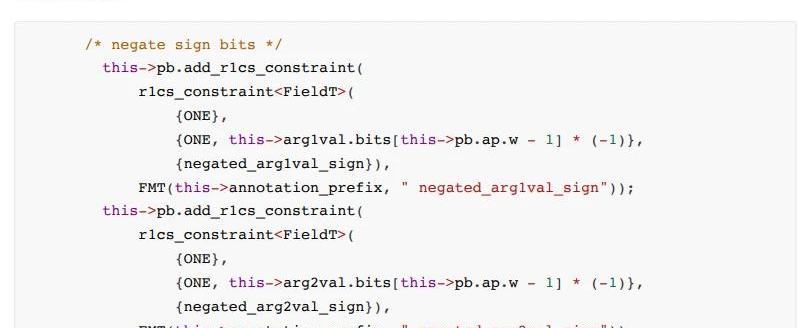

比較操作中的指令每一個都不會修改任何寄存器；比較的結果存儲在flag中。比較指令包含cmpe、cmpa、cmpae、cmpg、cmpge。比較指令可以分為兩類，分別為有符號數的比較和無符號數比較，兩者約束過程核心都利用了libsnark中實現的comparison_gadget。

其他剩余過程跟有符號數比較約束相同

move操作約束

?mov約束公式：

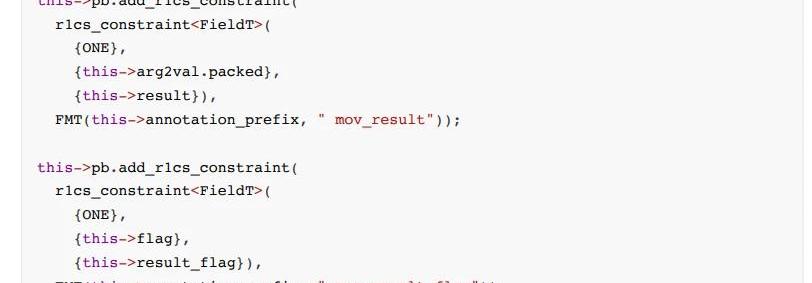

mov的約束比較簡單，只需要確保將存儲到ri寄存器中，由于mov操作沒有修改flag，所以約束需要確保flag的值沒有產生變化。約束代碼如下：

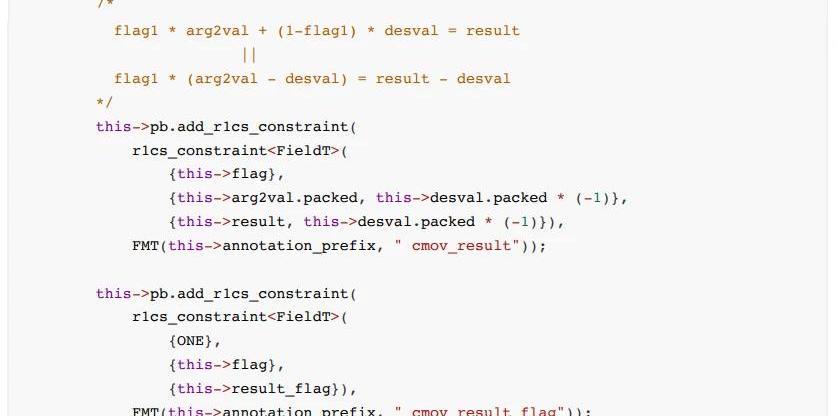

?cmov約束公式：

cmov的約束條件比mov復雜一些，主要mov的行為跟flag值的變化有關系，同時cmov不會修改flag，所以約束需要確保flag的值沒有變化，cmov的代碼如下：

Jump操作約束

這些jump和條件jump指令都不會修改寄存器和flag但是會修改pc。

?jmp

Jmp操作約束pc值與指令執行結果一致，具體約束代碼如下：

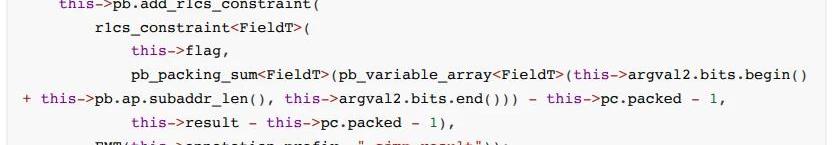

?cjmp

cjmp根據flag條件進行跳轉，flag=1進行跳轉，否則pc自增1

約束公式如下：

約束代碼如下：

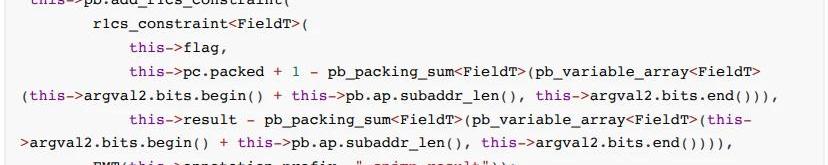

?cnjmp

cnjmp根據flag條件進行跳轉，flag=0進行跳轉，否則pc自增1

約束公式如下：

約束代碼如下：

Memory操作約束

這些是簡單的memoryload和store操作，其中memory的地址由立即數或寄存器的內容確定。這些是tinyram中唯一的尋址方式。。

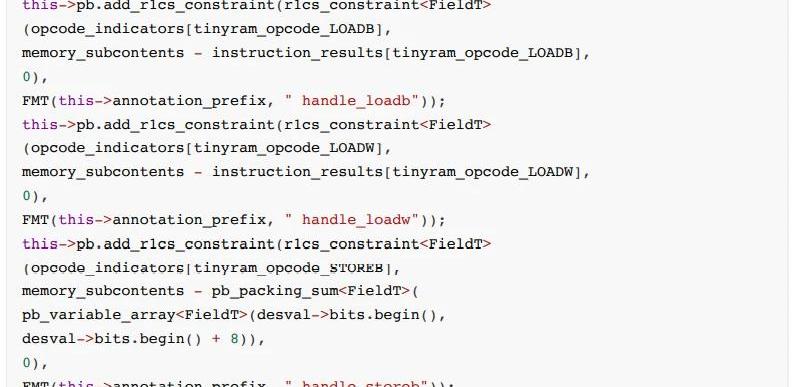

?store.b和store.w

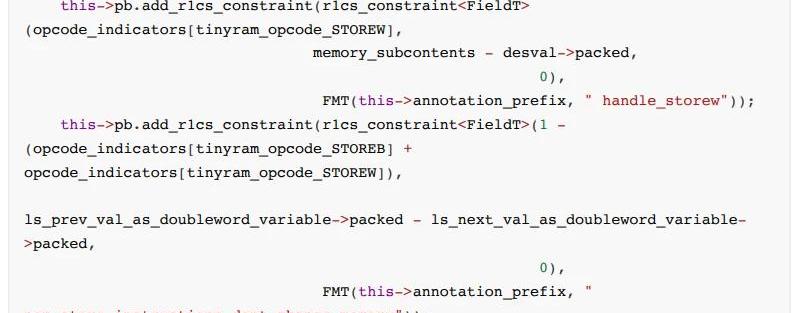

對于store.w取整個arg1val的值，對于store.b操作碼只會取arg1val的必要部分，約束代碼如下:

?load.b和load.w

這兩個指令我們要求從內存中加載的內容被存儲在instruction_results中，約束代碼如下：

輸入操作約束

?read

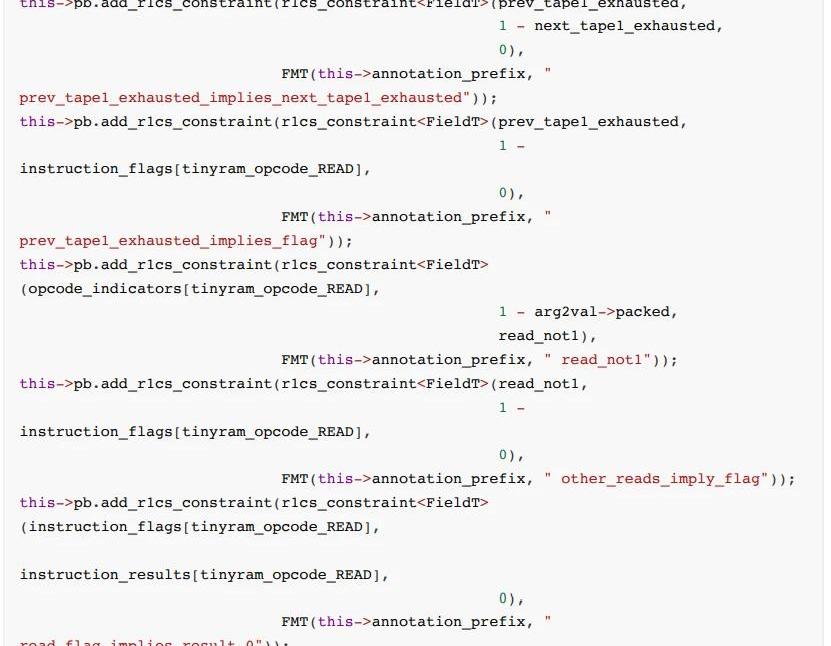

read操作跟tape有關，具體的約束規則是：

1.上一個tape中的內容被讀完，沒有內容可讀，不會讀取下一個tape。

2.上一個tape中的內容被讀完，沒有內容可讀，flag被設置為1

3.如果當前執行的指令是read,那么read讀取到的內容和tape輸入內容一致

4.從tape1以外的地方讀取內容，flag被設置為1

5.result為不為0，意味著flag為0

約束代碼：

輸出操作約束

該指令表示程序已經完成了計算，因此不能再允許其他操作

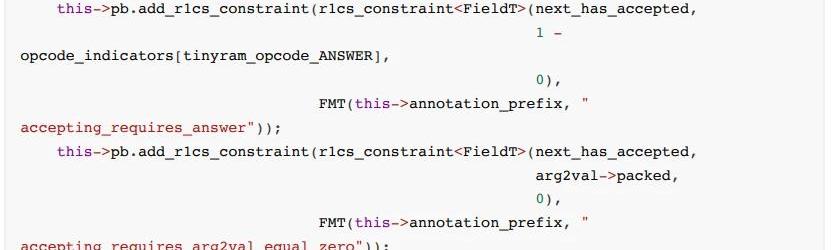

?answer

當程序的輸出值被接受，has_accepted會被設置為1，程序返回值能夠被正常接受意味著當前的指令為answner以及arg2value為0。

約束代碼如下：

其他

當然除了上述提到的一些指令相關的約束外，tinyram還有一些pc一致性、參數編解碼、內存檢查等各種約束。這些約束通過R1CS系統組合起來構成一個完成的tinyram約束系統。所以這也是R1CS形式的tinyram生成約束數量較多的根本原因。

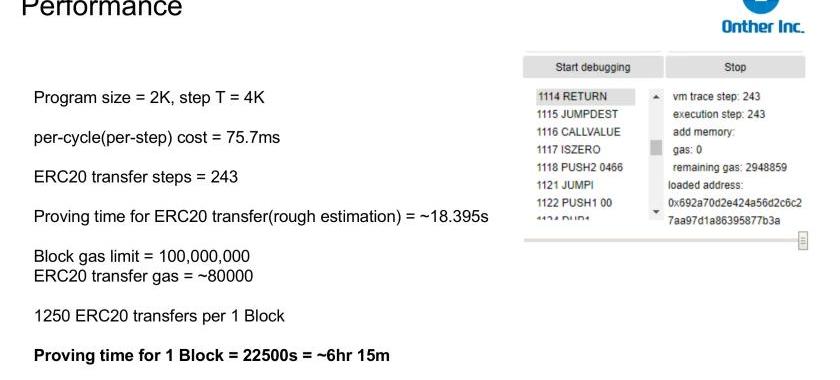

這里引用一個tinyram介紹ppt的圖片，展示一個ERC20transfer用tinyram生成證明需要的時間消耗。

從上圖的例子可以得出結論：使用vnTinyram+zk-SNARKs驗證所有EVM操作是不可能的，只適合驗證少量的指令的計算驗證，可以使用vnTinyram驗證EVM的部分計算類型的opcode。
