近期羅老師開始了直播帶貨，雖說時間不久，但是每次取得的成績卻不容小覷。從首秀超過1.1億元的交易總額到直播帶貨倍思氮化鎵快充，2小時銷售10000臺，可見他的人氣之高，不言敗的精神也著實讓粉絲們佩服。

作為錘子科技的創始人，羅老師的公司雖已被字節跳動收購，但是相關的數碼產品研發卻沒有因此停滯。最近充電頭網拿到了錘子一款20000mAh的45WPD雙向快充移動電源，這款充電寶不僅容量大，而且支持45W雙向PD快充，此外還配有兩個USB-A口，均支持18W快充輸出，非常實用。下面我們就對這款移動電源進行拆解，看看如今的錘子產品做工如何。

一、錘子45W雙向快充移動電源外觀

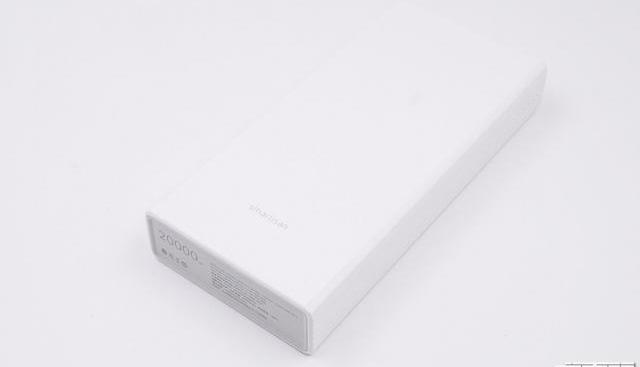

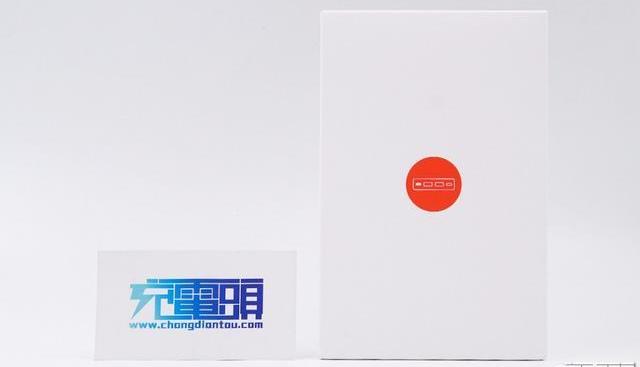

包裝盒正面中心有紅底加移動電源輸出端簡圖組成的logo標識，此外無其它信息，設計簡單。

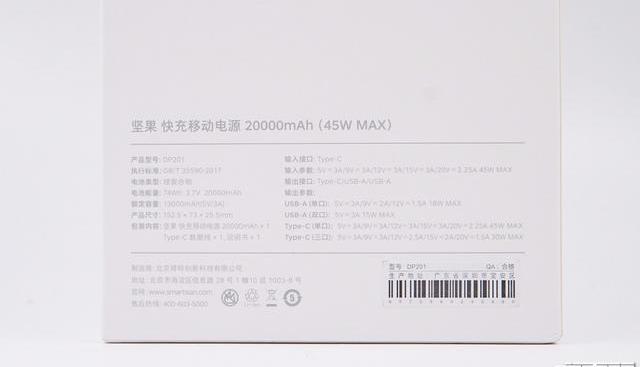

盒子背面標印有產品的規格參數信息。

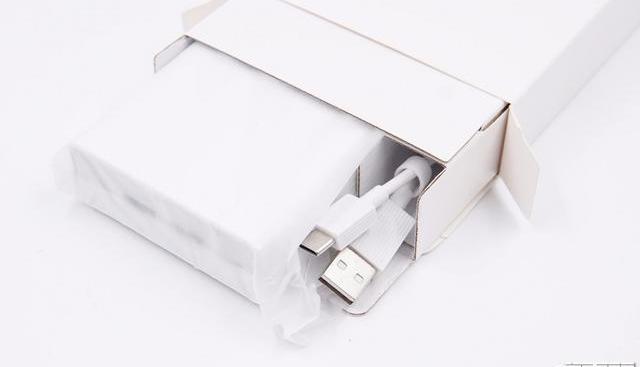

包裝盒內部還有硬質紙盒用來放置移動電源和數據線，移動電源外套有防塵塑料袋。

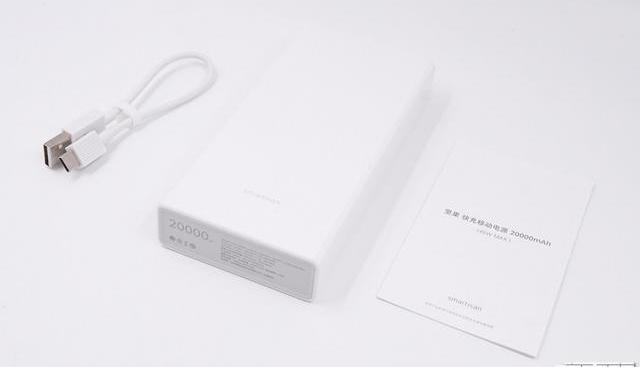

包裝內含移動電源、USB-AtoUSB-C數據線以及使用說明書。

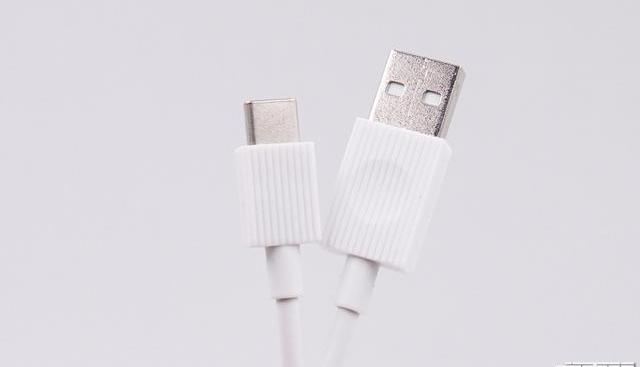

數據線兩端做了抗彎折處理，線頭塑料外殼采用條紋加凹面設計，方便插拔使用以及增加手感。

移動電源機身殼采用波浪形外觀造型設計，表面啞光處理，機身邊角弧面過渡不硌手，產品整體使用手感好。

富達：以太坊在被廣泛接受為一種貨幣形式方面比比特幣面臨更多阻力:金色財經報道，富達數字資產子公司發布了一份以太坊投資論文。編寫該報告的研究人員表示，投資者可以將以太坊（ETH）視為一種“有抱負的”貨幣形式，但以太坊在被廣泛接受為一種貨幣形式方面，可能會比比特幣面臨更多的阻力。

報告稱，以太坊未來的升級以及不受限制的流通代幣數量存在不確定性。富達承認，以太坊對智能合約的使用解鎖了全新的可編程性，這是以太坊的“真正的差異化因素”。富達的最終結論是，以太坊上活動的增加實際上確實推動了區塊空間需求，進而為代幣持有者產生現金流。[2023/8/31 13:07:27]

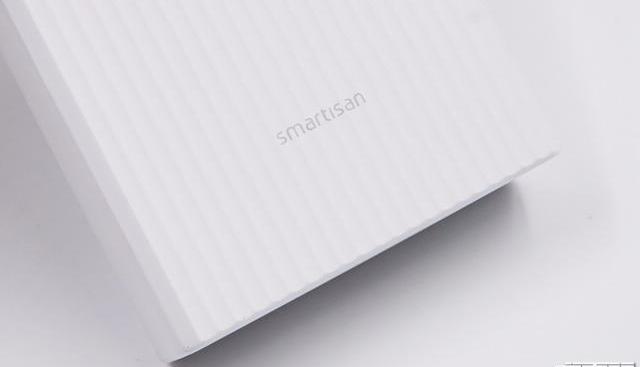

機身正面下端印有錘子的“Smartisan”英文品牌。

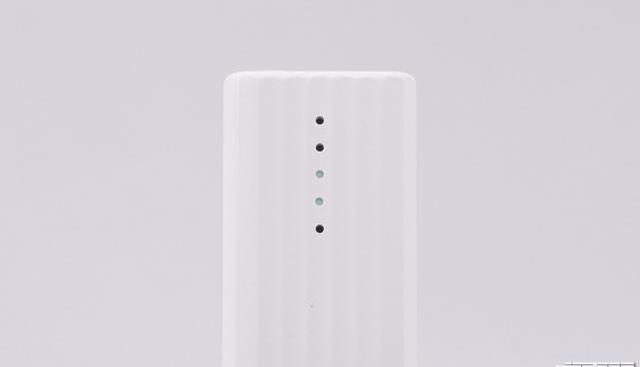

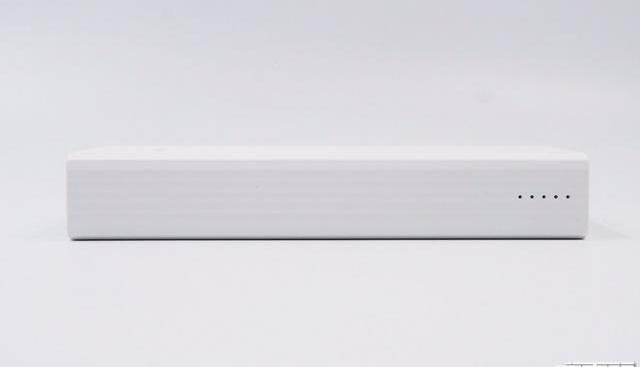

機身側面靠近輸出端處設有LED指示燈。

五顆LED燈中，上面四顆為電量指示燈，并且采用的是走馬燈式電量顯示方式；最下面一顆為快充指示燈，當移動電源進入快充狀態時才亮。

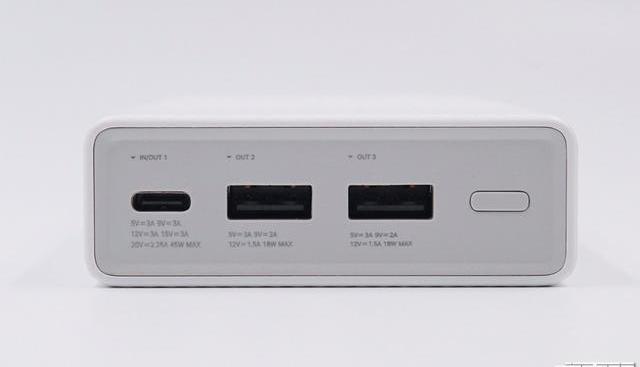

輸的頂面配備2A1C三個USB接口以及電源開關鍵。三個接口均采用黑色膠芯，接口旁還標有相應的規格參數。

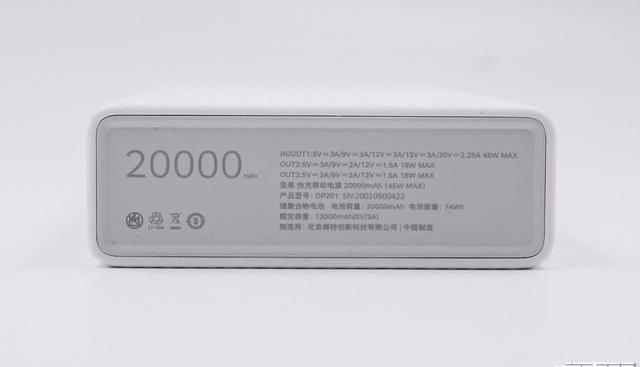

底部外殼上印有移動電源的規格參數產品型號：DP201SN：20010900422電芯類型：鋰聚合物電池電池容量：20000mAh電池能量：74Wh額定容量：13000mAh制造商：北京得特創新科技有限公司

BitKeep完成對800萬美元APK漏洞的補償:金色財經報道，多鏈錢包BitKeep宣布已對受7.2.9影響的用戶進行全額補償。截至3月29日，受事件影響的 11,090 個錢包已獲得全額賠償。此外，BitKeep表示其客戶服務渠道仍然開放，以處理一些非常規的索賠和申訴。

此外，繼上周Bitget加密貨幣衍生品交易所以 3 億美元的估值投資 3000 萬美元后，BitKeep將更名為Bitget Wallet。作為整合的一部分，BitKeep 將能夠在未來出現安全威脅時使用 Bitget 的 3 億美元 Bitget 用戶保護基金。[2023/3/29 13:33:17]

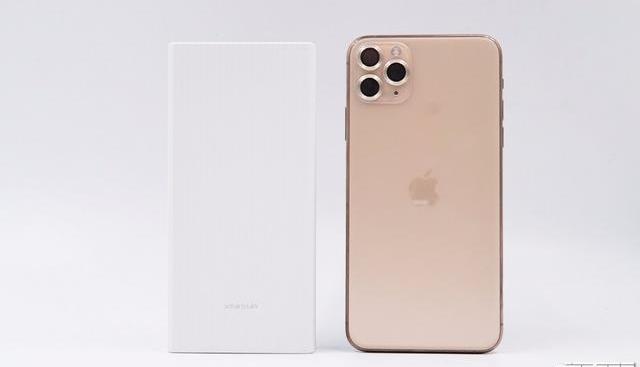

和蘋果iPhone11ProMax大小比較，兩者大小相當。

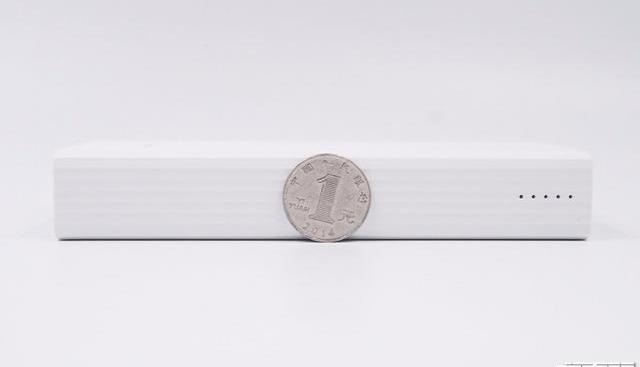

厚度比一元硬幣直徑一樣。

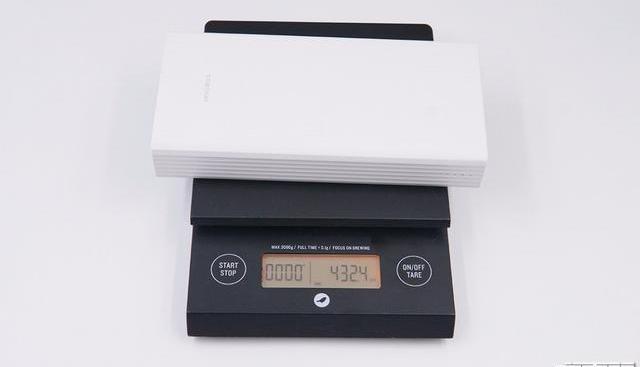

凈重約為432g。

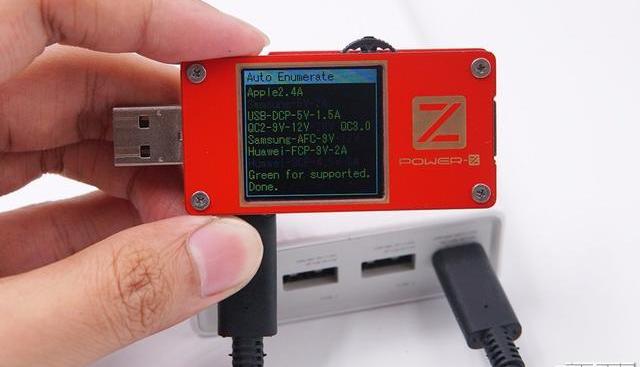

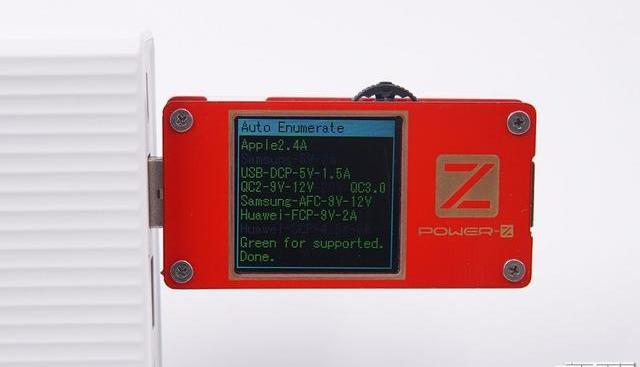

使用ChargerLABPOWER-ZKT001檢測兩個USB-A口的輸出協議，發現它們都支持Apple2.4A和DCP協議，以及QC2.0、QC3.0、AFC、FCP多個快充協議。

另外使用KT001檢測USB-C口的輸出協議，發現C口同樣支持Apple2.4A、DCP、QC2.0/3.0、AFC、FCP這些協議。

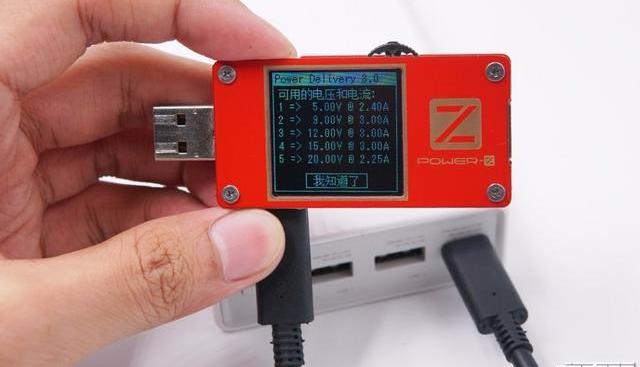

除此之外，其PDO報文顯示USB-C口還支持USBPD3.0快充標準，具備5V2.4A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位。

dForce：受到攻擊的為Arbitrum和Optimism上的wstETH/ETH Curve Gauge Vaults:2月10日消息，dForce在推特上表示，Arbitrum和Optimism上的wstETH/ETH Curve Gauge Vaults遭到攻擊，之后dForce立即暫停了dForce Vaults，協議的其他部分不受影響，用戶資金在dForce Lending中是安全的。dForce表示將盡快提供詳細的報告和補救措施。[2023/2/10 11:58:59]

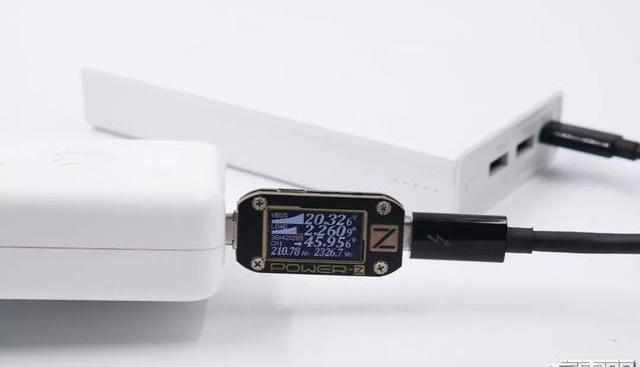

輸入方面，使用蘋果61W充電器給移動電源充電，電壓20.32V，電流2.26A，充電功率約為45.95W，成功開啟PD快充。

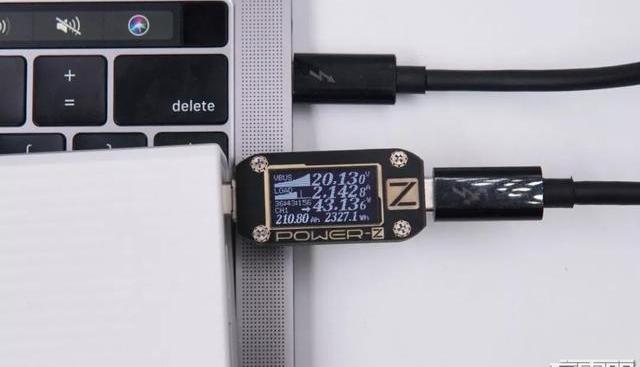

輸出方面，使用錘子這款移動電源給MacbookPro充電，電壓20.13V，電流2.14A，充電功率約為43.13W，成功開啟PD快充。

二、錘子45W雙向快充移動電源拆解

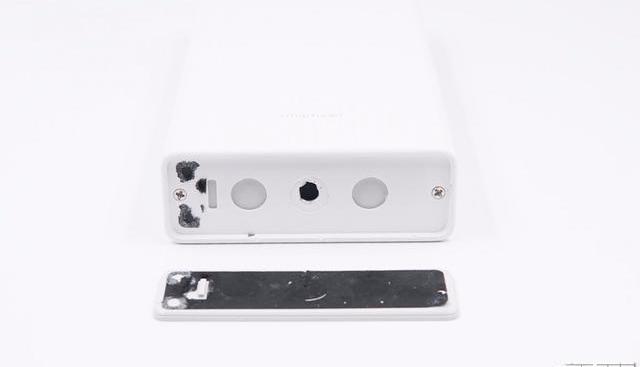

底部外殼使用黑色雙面膠粘貼固定，拆下后可以看到機身殼兩側有螺絲進行固定。

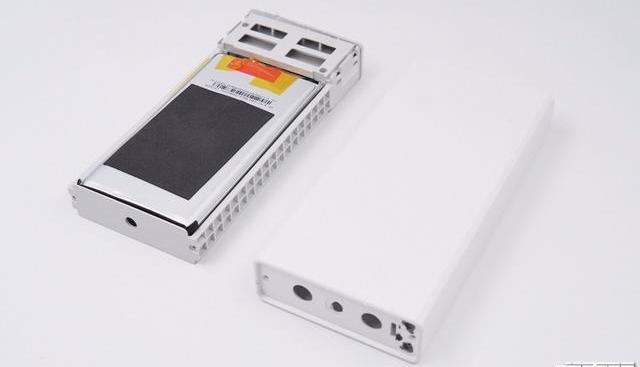

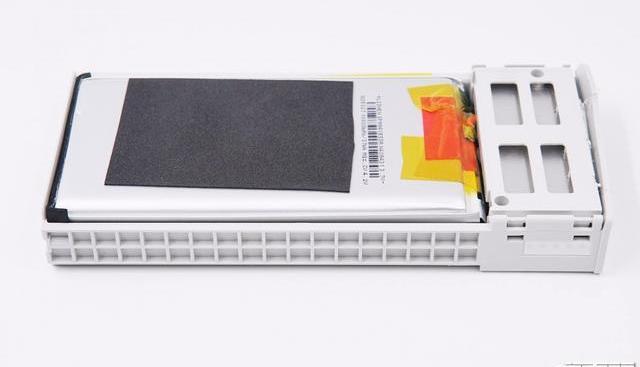

拆下螺絲即可從另一端將塑料支撐框架抽出。

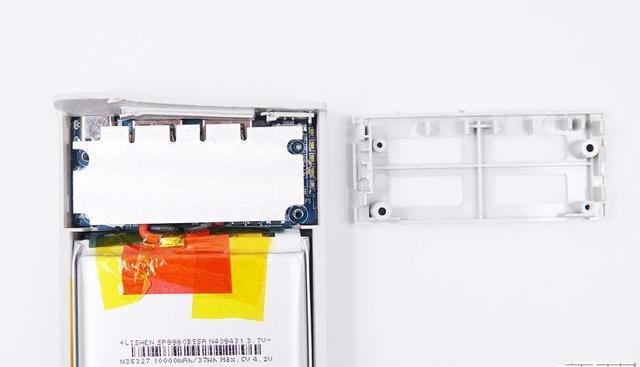

支撐架頭部有保護塑料板，對角使用螺絲固定，并鏤空設計防止內部積熱，此外還有固定槽用來放置電芯，電芯貼有泡棉膠保護。

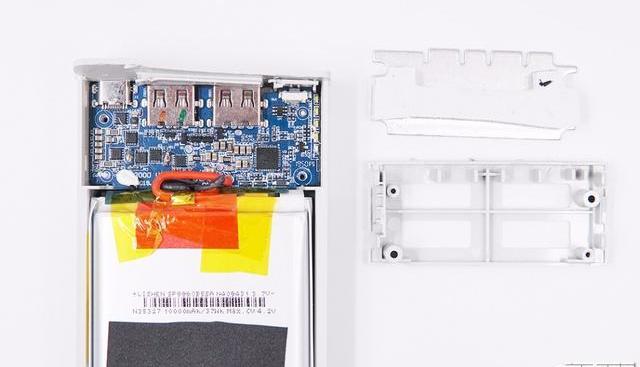

拆掉保護塑料板，PCB板上配有大塊金屬散熱片幫助散熱。

分析師：美聯儲或有理由放緩加息以評估緊縮政策的影響:11月6日消息，鑒于利率處于限制性區間，美聯儲可以放慢利率正常化的步伐，以評估自3月以來375個基點的收緊程度的影響。目前，對于美聯儲將在12月加息50還是75個基點，市場看法不一。因此，市場似乎認為，如果通脹指標下降，這將為美聯儲提供降低加息幅度的掩護；然而，如果通脹數據不配合，那么美聯儲將傾向于大幅度加息，甚至可能提高最終利率（鮑威爾暗示，聯邦基金利率目標峰值將高于9月份預測的4.6%；貨幣市場定價美聯儲利率將在2023年二季度達到5.00-5.25%的峰值）。[2022/11/6 12:21:41]

在散熱片和PCB板之間有導熱墊導熱。

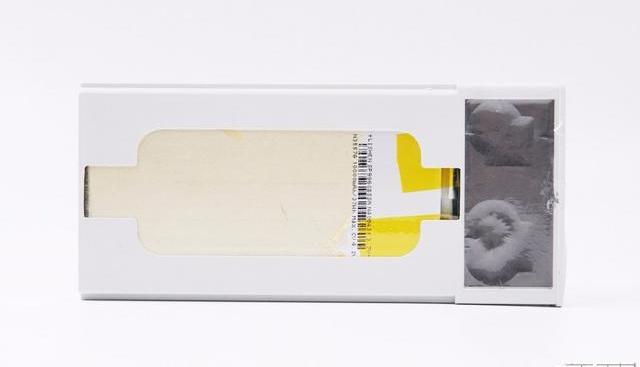

支撐架另一面頭部貼有石墨導熱貼紙，塑料板部分鏤空，同樣是為了幫助電芯散熱。

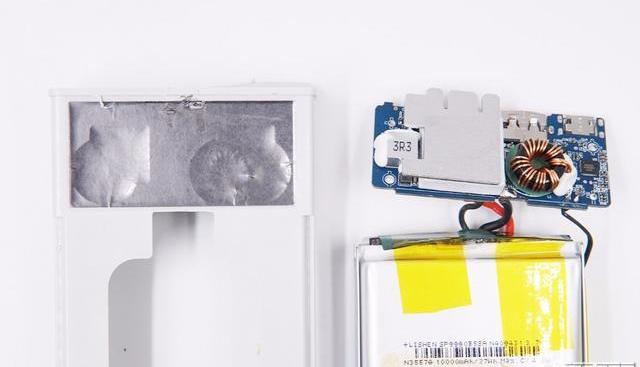

將電芯和PCB板取出，電路板背面同樣有金屬散熱片和導熱墊設計。

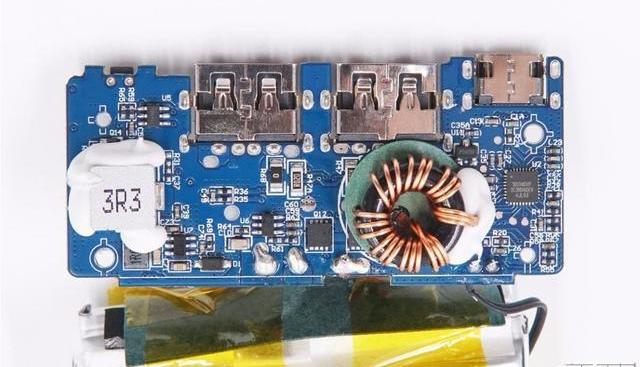

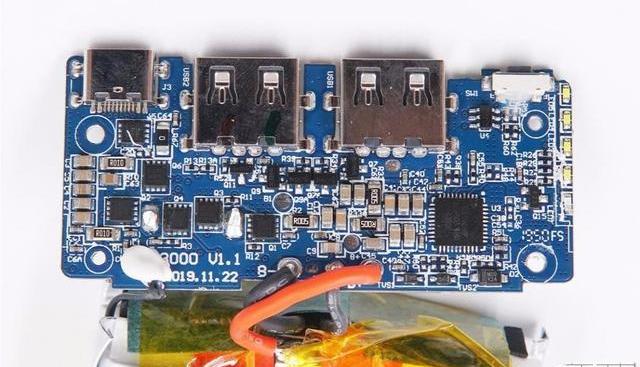

PCB板正面一覽，兩顆電感打膠固定。

PCB板背面一覽。

經過對移動電源電路觀察分析發現，錘子這款20000mAh45WPD雙向快充移動電源采用兩路電路設計，其中USB-C一路采用USBPD協議芯片搭配升降壓控制芯片實現移動電源雙向快充功能；另外兩個USB-A口為一路由一顆升降壓芯片進行控制輸出，單口快充雙口輸出則智能分配功率。下面我們從輸入端開始一一了解各個芯片信息。

USBPD協議芯片采用南芯SC2001。這款芯片最多可支持五口輸出，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPERVOOC等多種快充協議；且具有30V的額定電壓和多重內置保護，包括過熱保護、恒功率、恒流和過壓保護，以確保系統的安全運行。

黑客利用零日漏洞從General Bytes旗下比特幣ATM中竊取加密貨幣:8月21日消息，黑客正在利用 General Bytes 旗下比特幣 ATM 服務器中的零日漏洞（zero-day vulnerability）從客戶那里竊取加密貨幣。General Bytes 是比特幣 ATM 制造商，根據產品的不同，允許人們購買或出售 40 多種不同的加密貨幣，這些 ATM 由自研加密應用服務器（CAS）控制，據其發布的安全公告稱，相關漏洞自 20201208 版本后就一直存在于 CAS 軟件中。

據悉，黑客通過修改購買和出售加密設置以及「無效支付地址」以將 CAS 收到的任何加密貨幣轉入黑客錢包地址，目前尚不清楚有多少服務器受此漏洞破壞，以及有多少加密貨幣被盜。（BleepingComputer）[2022/8/21 12:38:29]

此外SC2001內部集成了門驅動器、10bitADC以及高精度放大器，可以將外部組件數量降到最少；適用于充電器、車充、移動電源、多口充等產品領域，已獲各大廠青睞，并在逐步送樣中。此前充電頭網已經對南芯SC2001做了相關報道。

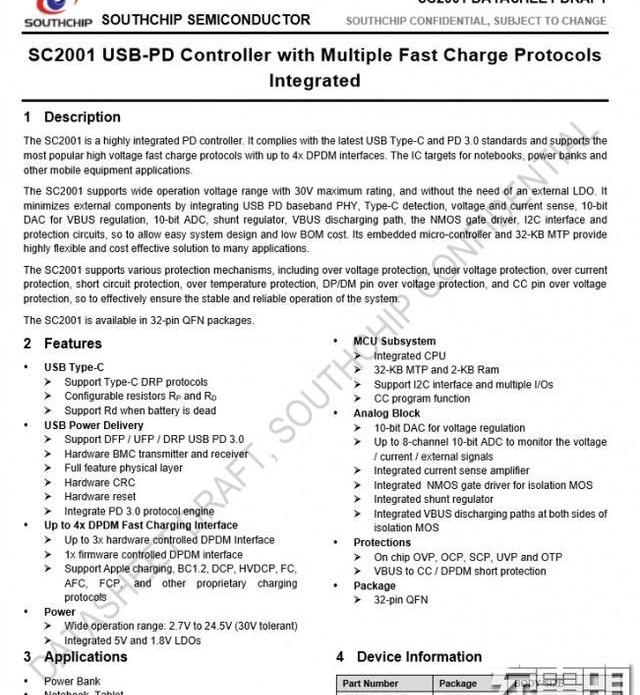

南芯SC2001資料信息。

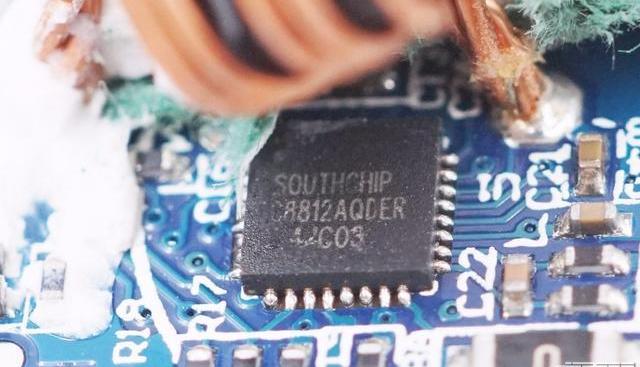

南芯SC8812A高效率同步雙向升降壓芯片，支持升壓或降壓為1到4節電池充電，可完成充電、放電控制，支持各種電壓轉換和充電狀態指示；內置10bitADC，采用I2C數控接口，配置輸出電壓和限流值，簡化的外部器件，有助于減少占板面積，控制電路板背面四顆開關管進行電壓轉換。

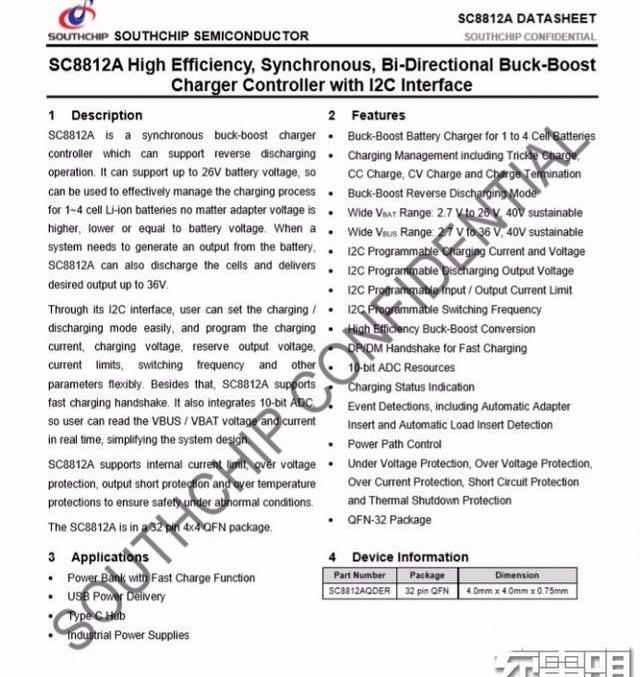

南芯SC8812A資料信息。

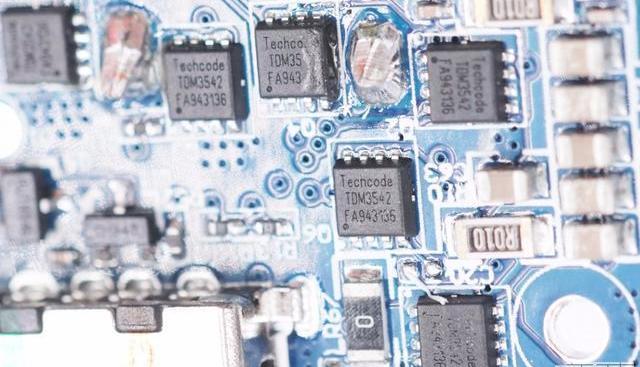

六顆Techcode泰德TDM3542NMOS管，其中四顆用于同步升降壓電壓轉換，右下角兩顆作為USB-C口切換保護開關。

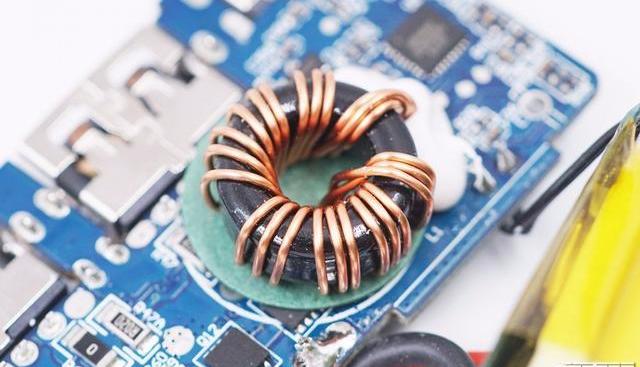

升降壓電感打膠固定，并且和電路板之間有青稞絕緣紙隔離，細節講究。

HYCON宏康鋰電保護芯片，HY2120，用于移動電源內部2串電池組的保護。

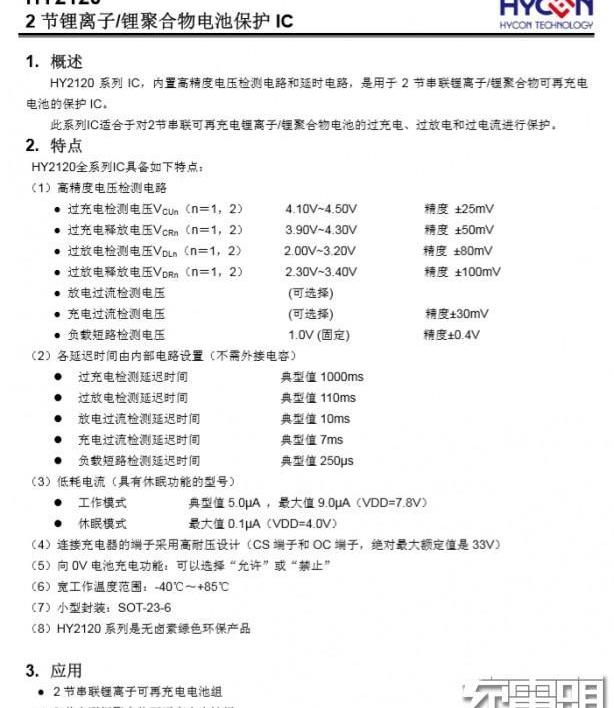

HYCONHY2120詳細資料。

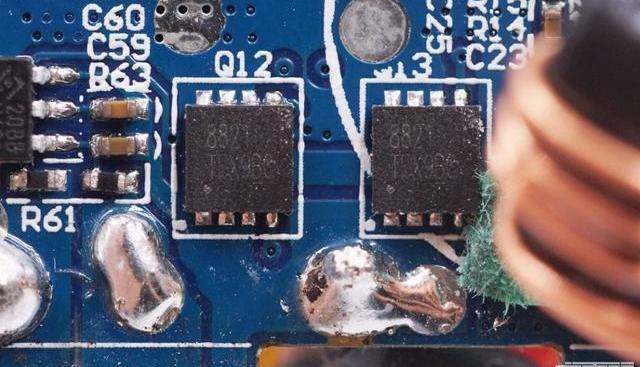

兩顆絲印8821鋰電保護MOS管并聯。

鈺泰ETA30002串電池均衡IC，采用電感均衡，可提供最大2A的均衡電流，最高傳輸效率92%，均衡精度30mV，自動檢測電池是否平衡，并且支持電池過電壓保護。

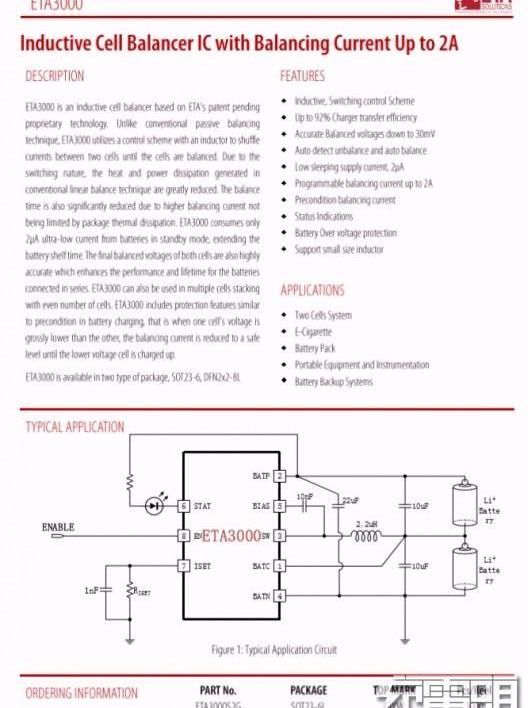

鈺泰ETA3000詳細資料。

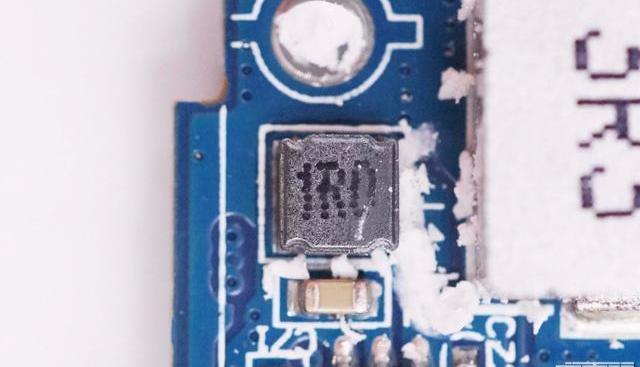

1R0工字電感，用于配合鈺泰ETA3000進行電池均衡。

兩塊電芯之間配有熱敏電阻進行溫度監測，并且打膠以及粘貼膠帶固定。

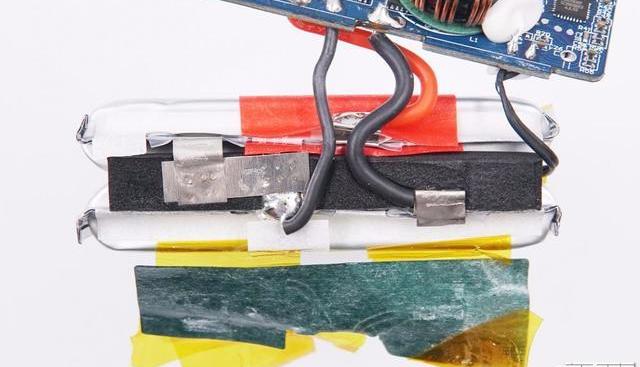

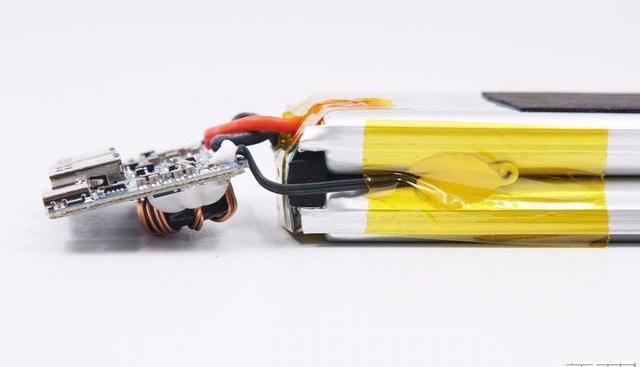

電池采用二串結構，極耳處使用海綿填充，鎳片點焊連接，外部包裹青稞絕緣紙絕緣保護。

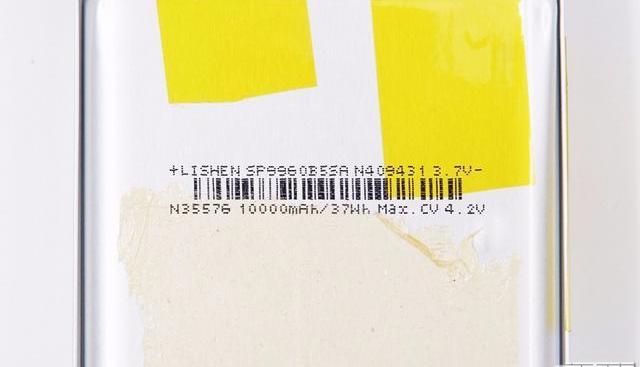

電芯上標有有相關參數信息，LISHEN3.7V電池，10000mAh，37Wh。

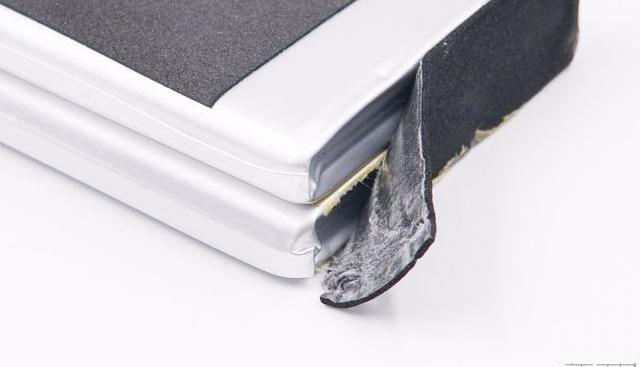

電芯底部貼有泡棉膠保護。

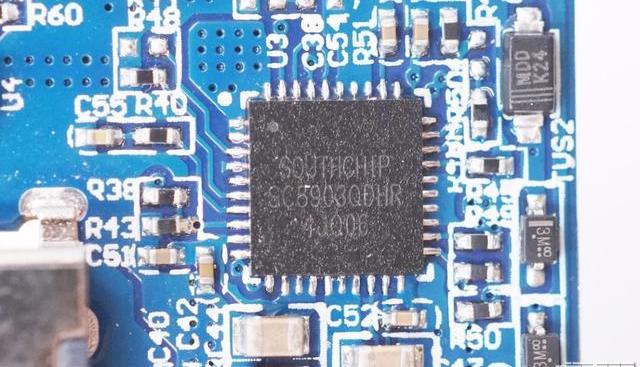

雙USB-A口升降壓輸出采用南芯半導體的同步降壓芯片SC8903。該芯片是一顆內部集成四管H橋的高效率同步升降壓轉換器，支持最高24V工作電壓，支持動態輸出電壓控制，開關頻率可調節，具有可編程的輸入和輸出電流限制，支持多種保護功能。

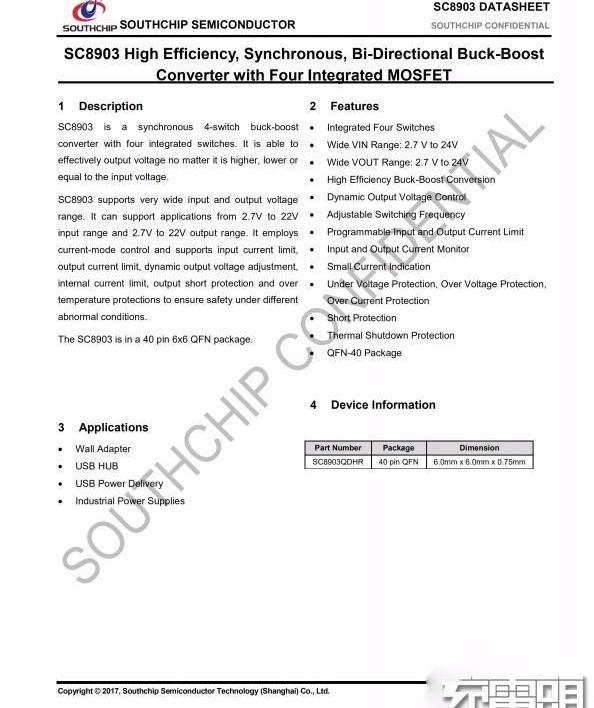

南芯SC8903規格資料。充電頭網了解到，南芯SC8903此前已被AnkerPowerCoreFusionPD超級充MOMAX66WUSBPD充電器等產品采用。

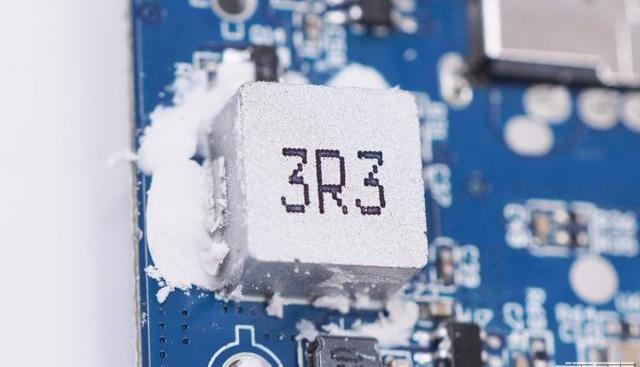

3R3合金電感特寫，用于SC8903升降壓，打膠固定。

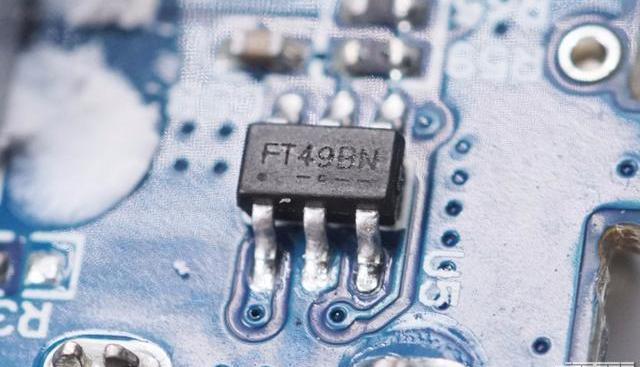

USB-A接口協議芯片采用天鈺FP6601Q。FP6601Q是一款快充協議芯片，支持高通QC3.0/2.0與華為FCP，通過監控USBD+/D-上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0，QC2.0和FCP的情況下，還能自動識別APPLE、三星、BC1.2協議。

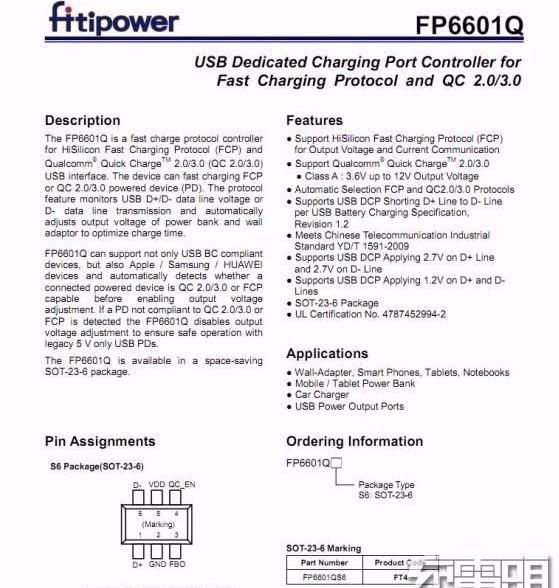

天鈺FP6601Q資料信息。

另一顆天鈺FP6601Q，這里作為另一個USB-A接口協議芯片。

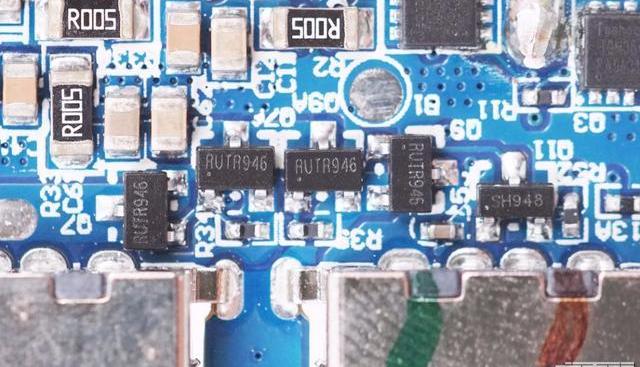

四顆絲印RUTR946MOS管，分別作為兩個USB-A口的輸出VBUS開關。

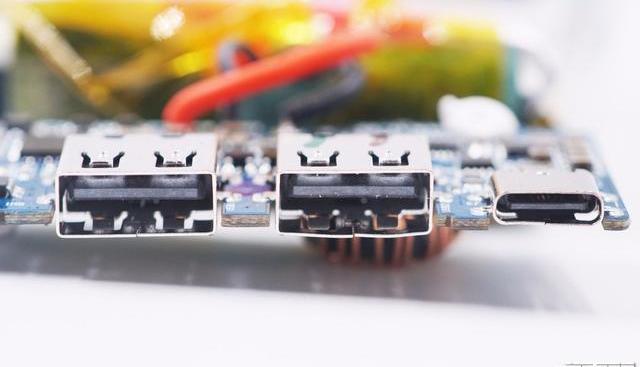

三個USB接口母座沉板過孔焊接。

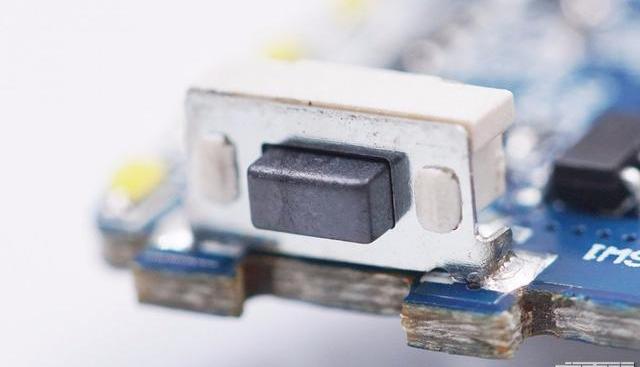

電源鍵貼片焊接。

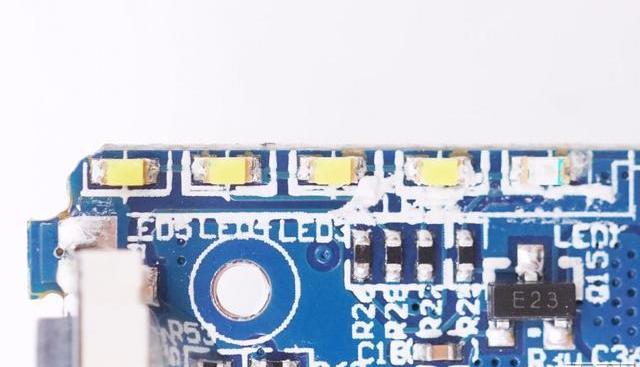

LED指示燈特寫，最右邊白色那顆為快充指示燈。

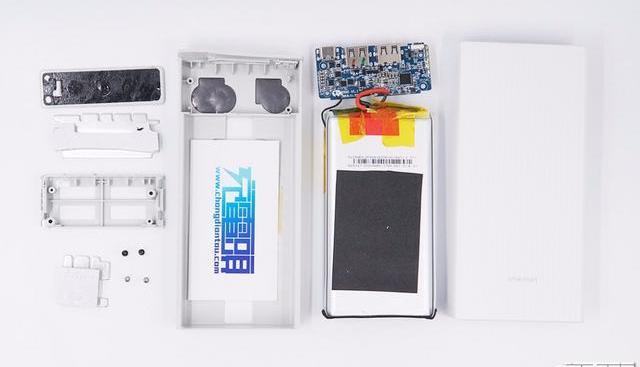

全部拆解完畢，來張全家福。

充電頭網拆解總結

充電頭網通過拆解發現，這款錘子移動電源內部設計成兩路電路進行工作。其中USB-C為一路，采用南芯SC8812A高效雙向升降壓方案搭配南芯SC2001協議芯片實現45WPD雙向快充；另外兩個USB-A口采用南芯SC8903同步降壓芯片搭配天鈺協議IC實現單口最大18W多口功率智能分配。電芯保護電路使用了宏康鋰電保護IC，鈺泰ETA3000進行電池均衡，并配有熱敏電阻進行溫度監測。

移動電源內部設有塑料支撐框架，保護性更好；PCB板正背面均配有導熱墊和金屬散熱片進行導熱，其中一面還額外貼有石墨導熱貼紙，增強散熱效果；板子上的電感打膠加固；電池組極耳處貼有青稞絕緣紙以及絕緣膠帶；產品細節講究，整體做工扎實。

錘子這款45W雙向快充移動電源三個USB接口均支持QC2.0/3.0、AFC、FCP快充協議，C口還支持USBPD3.0快充標準，具備5V2.4A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位，最大45WPD快充可以滿足多數手機以及部分輕薄筆記本電腦的充電需求，此外20000mAh容量保證了續航，適合攜帶出遠門。
