28nm制程干什么用的？

從時間維度來說，28nm制程是芯片行業五六年前的主流工藝，屬于“過時制程”。

也許大家對于芯片代工制程差五六年沒啥概念。

舉例來說，對于手機芯片，當初采用28nm的手機內芯片有高通驍龍801和805，蘋果A7，三星Exynos5410，華為麒麟910到麒麟935，聯發科從MT6572到MT6755S..

好吧，只是說芯片，大家可能還是有些懵圈，搞不清這究竟是什么水準，接下來再對應上手機型號大家就明白了。

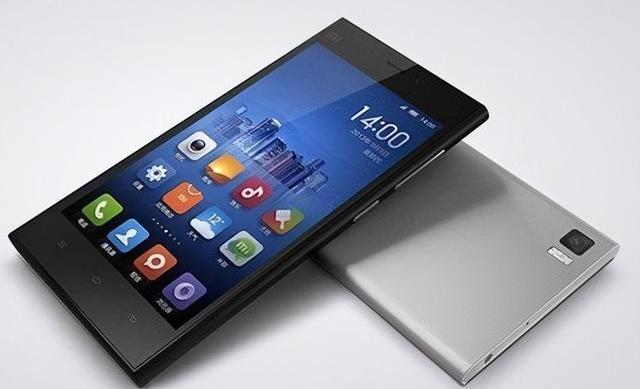

高通驍龍801和805對應的手機，就是三星GalaxyS4和S5、小米3和小米4；

來，讓我們用回經典可以嗎？

而蘋果A7對應的是iPhone5S、iPadmini2/3；

華為麒麟910-935對應的是華為P6、P7、P8以及mate7，榮耀6、榮耀7。

Stargate DAO關于禁用Fantom流動性池和跨鏈路徑的提案已獲投票通過:5月30日消息，Stargate DAO關于禁用Fantom流動性池和跨鏈路徑的提案投票已結束，并以93.98%的支持率獲得通過。該提案旨在將Fantom礦池與Stargate的其他礦池斷開連接，并降低對穩定幣的敞口。此前，該提案支持率達97.43%，但仍未達到執行它所需的200萬人數。[2023/5/30 9:50:11]

至于聯發科MT657X系列，主要就是魅族、酷派、金立、樂視以及一眾山寨機用的，目前來說這些loser都不配寫出具體型號了。

至于電腦CPU，28nm大致是AMD速龍X4860K，A10-7850K，國產FT-1500A/4水準。

顯卡芯片，大致就是AMD的HD7850/7870/HD7970,對應游戲API是DirectX11。

那些張口就來的抵制派噴子們，想一想如果大家現在買手機，都只能買到小米3、小米4以及華為P6/P7這樣級別的手機，用回HD7850這樣DirectX12都不能支持的顯卡，現在還會掏錢買嗎？

V神調侃Quantstamp關于“ETH 2.0已準備好發布”言論:剛剛，V神在回答網友有關ETH 2.0具體發布時間的問題時表示，不知道，但顯然Quantstamp說已經準備好發布了。他引用外媒晚間報道的“智能合約審計公司Quantstamp稱，已完成Consensus開發的Ethereum 2.0客戶端Teku的審計，Ethereum 2.0已準備好發布”相關報道，并評論稱，理論上說，如果客戶端團隊因為我們沒有說“發布”而太生氣，他們可以自己來。[2020/10/26]

所以對于強調與時俱進的主流消費電子產品來說，28nm制程是絕對過氣網紅。

擴充28nm制程意義究竟何在？

既然都過氣了，為什么大家還要建設新產能呢，是不是錢多人傻啊？

當然不是，目前來說，28nm算成熟制程和先進制程的交叉點上。在強調性能優先與時俱進的消費電子如最新手機、電腦CPU和顯卡芯片方面，自然是不夠用了。

但是對于性能要求并不太苛刻的物聯網、5G、家電、通信、交通、汽車、航空航天等行業芯片，需要量大價優，用在智能電視、路由器、汽車車機、交換機芯片，卻是28nm制程大展身手的地方，這些產業也是國內具有優勢的產業。

動態 | CoinField將于10月15日公布關于正在開展的XRPL項目的更多信息:此前，加拿大交易平臺CoinField的首席執行官Bob Ras透露，其團隊目前正在開展一個基于XRP Ledger的重大項目。CoinField的開發人員在過去的6個月里一直在研究這個項目。CoinField在本月初宣布，CoinField啟動XRP驗證器，為即將到來的XRPL項目做準備。更多信息將在2019年10月15日向公眾宣布。該公司還將在11月8日上午11:50（CET）的馬耳他AI和區塊鏈峰會上正式介紹該新生態系統的詳細信息。 （globenewswire）[2019/10/8]

從大的產業鏈來說，28nm制程工藝對于國內相關產業毫無疑問是有很強配套作用。

通過建立芯片代工和IC設計與應用企業聚集基地，可以構建5G、通信、物聯網、顯示驅動與觸控、汽車電子、人工智能等IC設計與應用優勢產業鏈。

比如當前電源管理芯片、顯示驅動芯片、車用電子芯片等產品市場供應吃緊，交貨期持續拉長的情況下，甚至導致某些車廠停產，顯示出28nm成熟制程生產的產能嚴重不足。

coinnest發布關于TRON主網映射公告:coinnest交易所發布關于TRON主網映射的公告，TRON主網上線，TRX token將轉換為 TRX主網代幣，在coinnest 持有 TRX token 的用戶，可以自動切換到TRX主網代幣而無需任何操作。在此期間TRX交易正常，如果用戶在其他交易所持有TRX ，可以在6月25日前（截止24日 23:59分）通過 coinnest 錢包地址，完成TRX存款。[2018/6/18]

根據《2019集成電路行業研究報告》，28nm及以下工藝的先進工藝占據了48%的市場份額，而成熟工藝則占據了52%的市場份額。

中國工程院院士、浙江大學微納電子學院院長吳漢明曾表示：“當前我國芯片制造產能發展嚴重滯后于需求，供給能力和需求的差距越來越大，如果不加速發展，未來中國芯片產能與需求的差距，將拉大到至少相當于8個中芯國際的產能，因此必須加快速度。”

相關機構預測，從2018年到2030年，集成電路銷售額將增加124%，彼時集成電路產能至少增加2倍，但擴產速度仍然難以追趕需求增長速度。

28nm自主國產化進程到底到了什么階段？

EDU團隊發布關于EduCoin（EDU）智能合約升級的公告聲明:EDU團隊發布關于EduCoin（EDU）智能合約升級的公告聲明：

1、EDU團隊內部技術工程師在昨日發現合約漏洞之后，為確保用戶資產安全，我們第一時間通知交易所，并暫停了充提業務和交易業務。

2、EDU團隊已對異常賬戶出現前的資產地址進行快照，快照時間為2018年5月23日22：51分。智能合約升級后，將對快照地址做資產映射，快照時的用戶資產不會受到任何影響。

3、EDU團隊正在全力做智能合約的升級，預計24-96小時升級成功。

4、重要提示：EDU的交易所充提及交易業務將在智能合約升級完成后重新開啟，請各位耐心等待。

EDU團隊還建議用戶在智能合約升級期間，不要進行任何交易行為（場外交易等），以免被投機分子利用，造成財產損失。[2018/5/24]

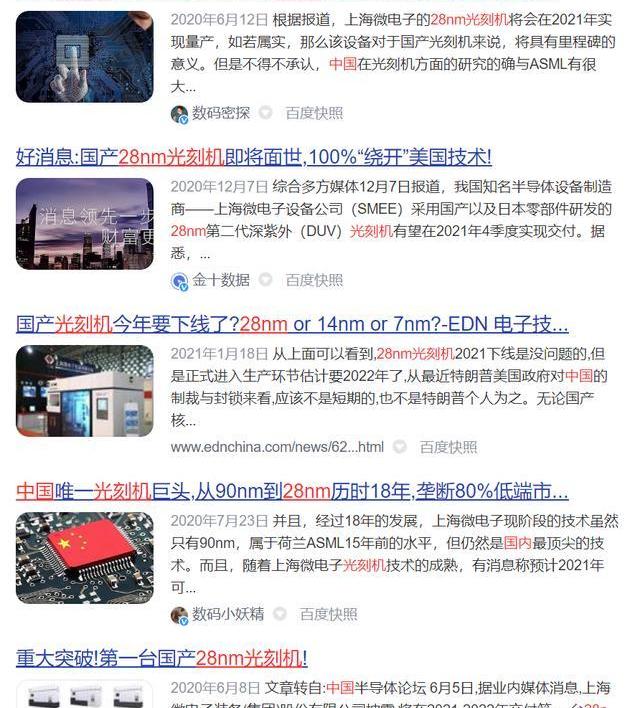

“自媒體造”震驚體光刻機突破

真實世界的國產化光刻機

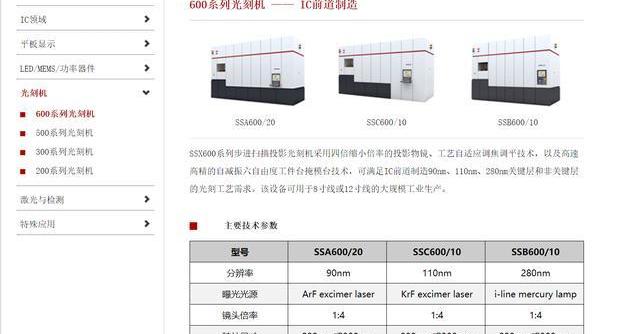

很遺憾，綜合權威媒體和我國光刻機主力制造商上海微電子官網信息是沒有確切消息，目前有關28nm光刻機突破信息都還是自媒體“造”，所有的信息都是來自各種自媒體，權威媒體和傳說中做出突破的上海微電子絲毫未動，無論是官網還是正規的嚴肅媒體都沒有確認過。

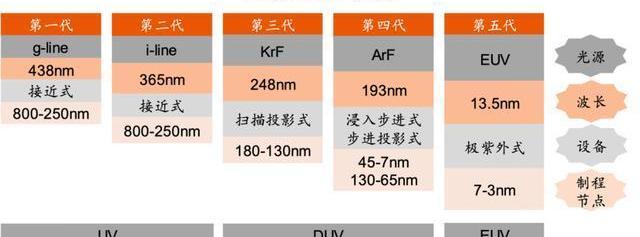

從芯片制程斷代來說，90nm-130nm差不多是同一代，65nm-45nm是一代，45nm-32nm是一代，28nm是32nm到20nm/22nm的中間代，算是臺積電搞出來的特殊分割。

上海微電子65nm和45nm的產品都沒有出來，直接跨越到28nm本身就是一個不太科學的“跨越式發展”，涉及方方面面都是要跨代，就算通過逆向工程也不是一件容易的事情。

要知道高端光刻機本身就是集世界諸多先進技術于一體的東西，ASML本身更像是一個產品集成商，他的光刻機零部件來自世界各國。現實點說，缺乏上游支撐的上海微電子，5年以內28nm成套設備全部國產化可能性不大。

唯一的變數來自一個傳言：中國企業擬向尼康和佳能兩家日本公司提供資金，要求共同開發除EUV以外的新型光刻機。如果集三家財力和技術能力齊心協力搞，集成排除美國技術的28nm設備機會還是很大。但是這個合作傳言本身就不靠譜，日美關系比日中關系孰輕孰重一目了然。這個傳言到現在也是悄無聲息，基本上也是PPT合作。

所以，控制28nm制程空巢等五年以后上國產化嗎？市場會等你？

國內28nm制程產能如何？

國內主力軍中芯國際28nm產能，相比競爭對手可以用孱弱形容，不說同競爭對手比，即便按自己營收來說都是微不足道的。

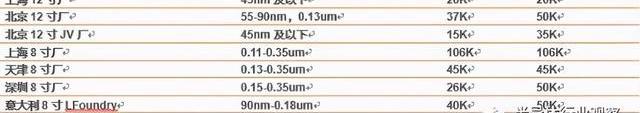

從產能分布看，上海工廠有一部分，20K/月還同14nm共用。

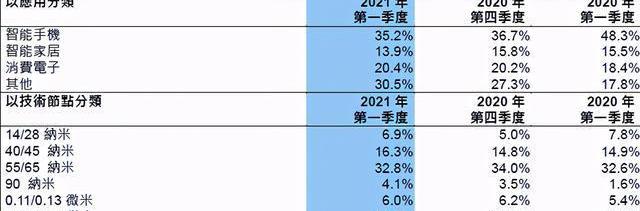

從營收上看，合計還不到7%占比。基本上沒有形成規模效應。

所以中芯國際一直在謀求擴產，目前來看終于開動了，沒辦法，芯片投資都是天量資金，靠中芯國際自己是沒辦法的，得有大錢才能開動。好在中芯國際回歸后有強大底座支撐，只用了19天光速在科創板IPO，刷新了科創板速度，融資了一大筆，募資額高達532億元。

有錢了就甩開膀子開干。在去年，中芯國際剛剛聯手國家大基金二期成立合資企業中芯京城，大手筆斥資500億元擴產28nm。根據此前公告，500億元為上述項目首期投資，一期項目計劃于2024年完工，建成后將達成每月約10萬片12英寸晶圓產能。

今年緊接著同深圳聯手再開基業，預計在深圳投資額23.5億美元，折合人民幣約為153億元，通過雙方合資的中芯深圳實現最終每月約4萬片12吋晶圓的產能。預期將于2022年開始生產。

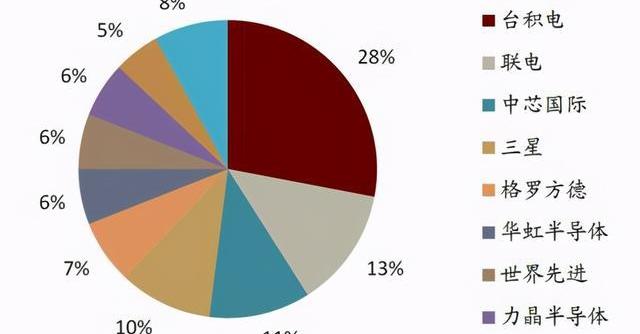

中芯國際的28nm制程會撼動芯片代工界格局嗎？答案是否定的，即便是從成熟制程產能分布格局來說，臺灣廠商仍然占據上風。

包含了28nm及以上成熟產能

是不是臺積電擴充的產能非南京不可？

臺積電28nm工藝的產能利用率在2020年已接近100%。在2020年的二季度和三季度，28nm工藝在臺積電營收中所占的比重分別為14%和12%，僅次于7nm和16nm工藝，是臺積電三項營收占比超過10%的工藝之一，所以核準28.87億美元資本預算，并預計在南京廠建置月產4萬片的28nm產能。

從經濟性看，南京廠原有2萬片16nm產能已經達成，制程技術也以12nm及16nm為主，利用南京廠現有廠房擴產，擴充28nm產能最快速的方法。2016年，臺積電有限公司登記成立，這是臺積電在南京全資設立的子公司，是大陸第一座能夠在地量產12nm制程的12英寸晶圓廠，從動土到進機只花14個月，成為該公司建廠最快、上線最快廠區。

內地的高速度，加上無缺水、缺電掣肘，南京確實是臺積電最優選擇。

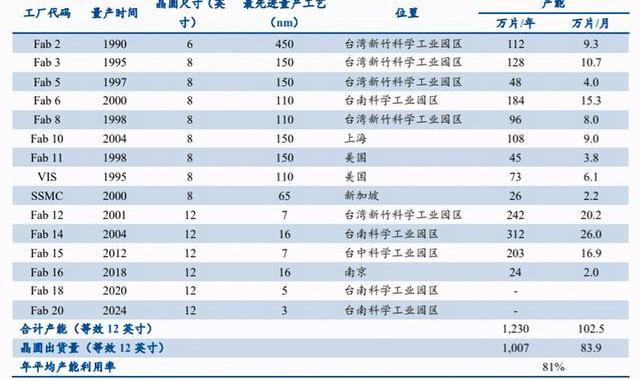

但是只要認真看過臺積電產能分布，就知道南京并非其唯一選擇。臺積電也不會將雞蛋放在一個籃子，抵制南京擴充產能根本阻止不了臺積電28nm產能擴充計劃。

狡兔三窟算不了什么
